螺旋分級機產品介紹
螺旋分級機是選礦的設備之一，借助固體顆粒的比重不同，因而在液體中沉淀的速度不同的原理，進行機械分級的一種設備。螺旋分級機應用于處理沖積砂礦，尤其適合于有用礦物單體解離度高而且呈扁平狀者。螺旋分級機簡稱分級機。 分級機主要有高堰式單螺旋和雙螺旋、沉沒式單螺旋和雙螺旋四種分級機。
螺旋分級機應用范圍
螺旋分級機廣泛適用于選礦廠中與球磨機配成閉路循環程分程分流礦沙，或用在重力選礦廠中來分級礦砂和細泥，及金屬選礦流程中對礦漿進行粒度分級，及洗礦作業中的脫泥、脫水等作業。

螺旋分級機產品優勢
1、結構簡單，使用范圍廣
廣泛使用于選礦廠中，來分級礦砂和細泥。及金屬選礦流程中對礦漿進行粒度分級，及洗礦作業中的脫泥、脫水等作業。具有結構簡單、工作可靠、操作方便等優勢。
2、技術先進，工藝簡單
采用先進的技術研發的分級機，其工藝簡單，處理效率比較高。特別適合于干法大、中型制砂生產線使用。

3、采用變頻控制技術，高效環保
采用變頻控制技術，操作更便捷。在處理物料的時候，可以過濾掉中大的雜料。負壓生產，無粉塵污染，高效環保。
螺旋分級機工作原理

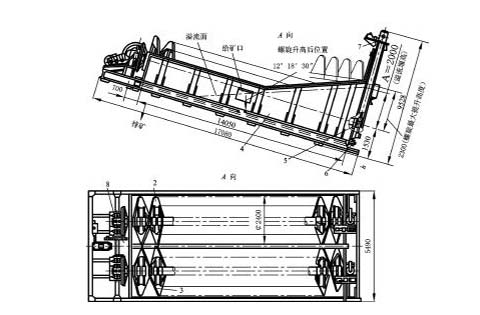

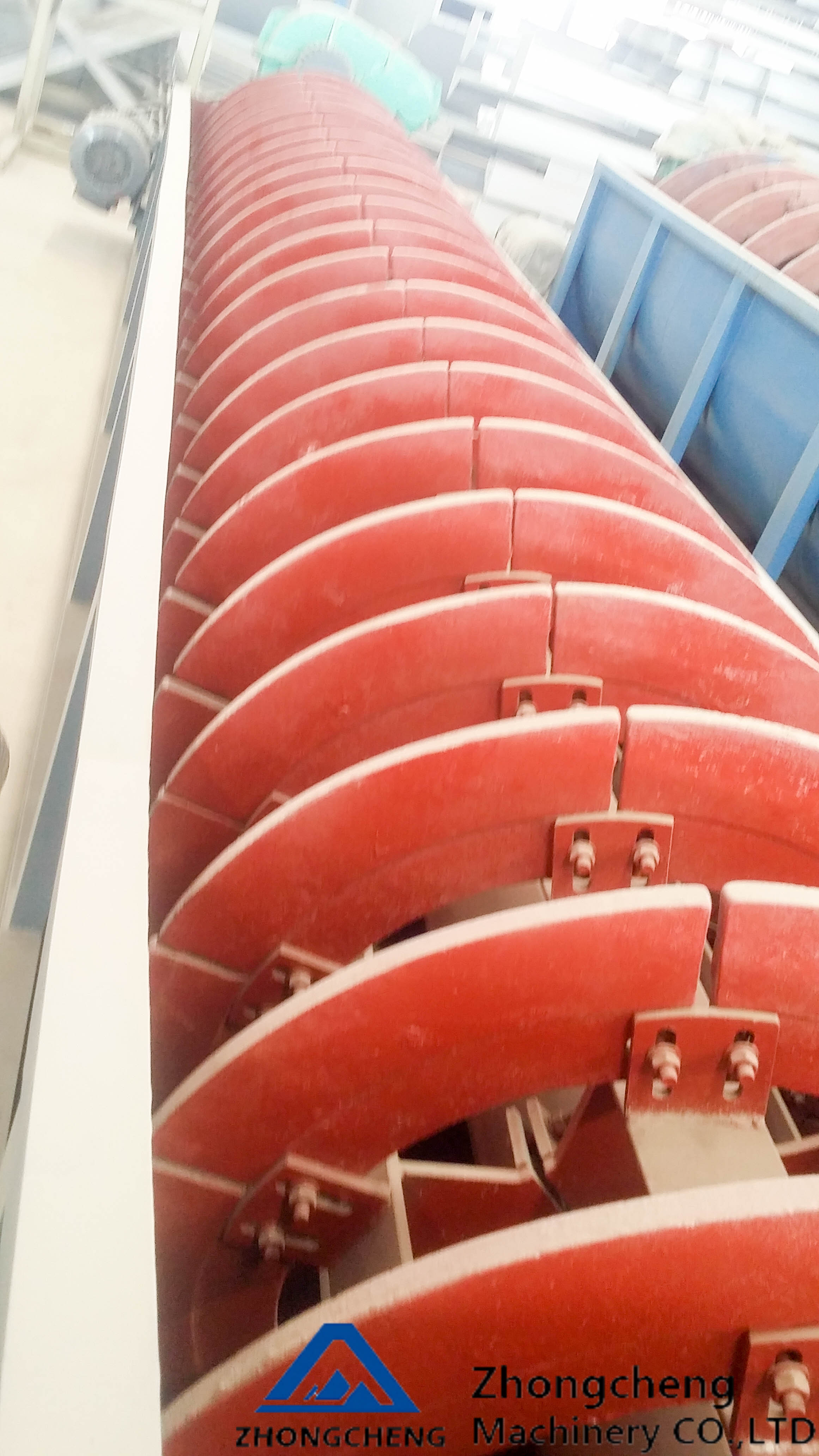

螺旋分級機是借助于固體粒大小不同，比重不同，因而在液體中的沉降速度不同的原理，細礦粒浮游在水中成溢流出，粗礦粒沉于槽底。由螺旋推向上部排出，來進行機械分級的一種分級設備，能把磨機內磨出的料粉級于過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出。該機底座采用槽鋼，機體采用鋼板焊接而成。螺旋軸的入水頭、軸頭、采用生鐵套，耐磨耐用，提升裝置分電動和手動兩種。

分級機技術參數：

型號 螺旋 直徑 (mm) 螺旋轉速(r/min) 水槽 長度 (mm ≤) 電動機功率kw ≤ 外形尺寸mm≤ 機重t 傳動用 升降用 長 寬 高 ≤ FG-3 300 12-30 3000 1.1 ---- 3850 490 1140 0.7 FG-5 500 8-12.5 4500 1.1 --- 5430 680 1480 6 FG-7 750 6-10 5500 3 --- 6270 980 1820 2.7 FG-10 1000 5-8 6500 5.5 ---- 7590 1240 2380 4 FC-10 8400 7.5 9600 1240 2680 6 FG-12 1200 4-6 6500 7.5 2.2 8180 1570 3110 8.5 FC-12 8400 7.5 2.2 10370 1540 3920 11 2FG-12 6500 15 4.4 8230 2790 3110 15.8 2Fc-12 8400 15 4.4 10370 2790 3920 17.6 FG-15 1500 4-6 8300 7.5 2.2 10410 1880 4080 12.5 FC-15 10500 7.5 2.2 12670 1820 4890 16.8 2FG-15 8300 15 4.4 10410 3390 4080 22.1 2FC-15 10500 15 4.4 12670 3370 4890 30.7 FG-20 2000 3.6-5.5 8400 y1-15 3 10790 2530 4490 20.5 FC-20 12900 11-15 3 15610 2530 5340 28.5 2FG-20 8400 22-30 6 11000 4600 4490 35.5 2FC-20 12900 22-30 6 15760 4600 5640 48.7 FG-24 2400 3.67 9130 15 3 11650 2910 4970 25.7 FC-24 14130 18.5 4 16580 2930 7190 41 2FG-24 9130 30 6 12710 5430 5690 45.8 2FC-24 14130 37 8 17710 5430 8000 67.9 2FG-30 3000 3.2 12500 40 8 16020 6640 6350 73 2FC-30 4300 17091 8680 84.8

本廠保留對產品和技術改進而不事先通知的權力！
